POLYURETHANE OPEN-END TYPE | ||||||||||||||||||||||||||

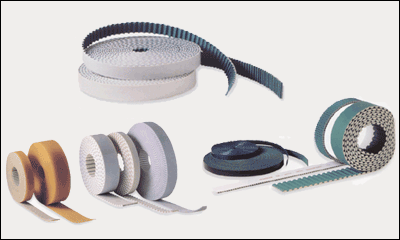

| 긴 중심거리의 동기왕복운동에 사용하는 폴리우레탄 타이밍벨트입니다. | |||||||||||||||||||||||||||
 S4.5M*S8M*S14M |
SUPER TOROUE G |
 MXL*XXL*XL*L*H* XH*XXH |
SYNCHROSTAR-G | ||||||||||||||||||||||||
| 고전동능력을 가진 둥근 치형형상의 벨트. 종래의 타이밍벨트의 응용분야를 대폭으로 확대. 체인과 기어의 고전동력에도 넓게 활용할수 있습니다. | 체인과 기어의 결점을 극복한 동기전동 벨트입니다. | ||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||
 T5*T10*XL*L*H |
SYNCHROSTAR-U |
A.DS3M*DS5M*DS8M*DS14M B.DXL*DL*DH |
DOUBLE TG | ||||||||||||||||||||||||
| 내유성 내그리스성에
뛰어납니다. 고무(Rubber) 가루의 날림이 없고 조용한 전동이 될수 있습니다. 벨트 배면에 특수형상이 부착된 타이밍벨트의 주문제작도 가능합니다. |
복.배면에 대칭형의 잇발을 가진 양면을 사용한 정확한 다축전동이 가능합니다. | ||||||||||||||||||||||||||
|
각종벨트의 단면치수 * 제조가능범위의
조견표
|
|
BELT종류
|
재질
|
형
|
단면치수
위폭(㎜)x두께(㎜)x각도(') |
최소 pulley
(㎜) |
최대속도
(m/sec) |
제조가능사이즈
inch 또는 ㎜ |
| Super Torque Timing Belt |
고무
|
S2M
S3M S5M S4*S5 S8M S14N |
Pitch(㎜)2.00 |
9
13 22 17 56 151 |
30(40)
30(40) 30(40) 30(40) 30(40) 30(40) |
66~1420㎜
120~2115 222~2525 162~1350 376~4400 1008~5013 |
| 우레탄 |
S2M
S3M |
Pitch(㎜)2.00
Pitch(㎜)3.00 |
9
13 |
30(40)
30(40) |
80~1250㎜
144~750㎜ |
|
| Synchrostar Timing Belt |
고무
|
MXL
XL L H XH XXH |
Pitch(㎜)2.032
Pitch(㎜)5.08 Pitch(㎜)9.525 Pitch(㎜)12.700 Pitch(㎜)22.225 Pitch(㎜)31.750 |
7
16 30 57 127 182 |
30(40)
30(40) 30(40) 30(40) 30(40) 30(40) |
91.4~1432㎜
6.0~86inch 10.9~93.4 22.5~176.5 46.3~175.0 70.8~180.0 |
|
우레탄
|
MXL
40DP T5-DT5 T10-DT10 XL L |
Pitch(㎜)2.032
Pitch(㎜)2.073 Pitch(㎜)5 Pitch(㎜)10 Pitch(㎜)5.08 Pitch(㎜)9.525 |
7
7 19 45 16 30 |
30(40)
30(40) 30(40) 30(40) 30(40) 30(40) |
30.0~1046.5㎜
62.2~1108.9㎜ 165.0~1380.0㎜ 370.0~2250.0㎜ 6.0~67.inch 12.4~60.0㎜ |
|
| 표준 Belt |
고무
|
A
B C D E |
12.5 X 9.0 X 40
16.5 X 11.0 X 40 22.0 X 14.0 X 40 31.5 X 10.0 X 40 38.0 X 25.5 X 40 |
95(67)
150(118) 224(180) 355(300) 560(450) |
30
30 30 30 30 |
11~395inch
12~660 24~660 90~660 95~660 |
| wedge Belt |
고무
|
3V
5V 8V |
9.5 X 8.0 X 40
15.9 X 13.5 X 40 25.4 X 22.0 X 40 |
67
180 315 |
40
40 40 |
25~140inch
50~355inch 100~600inch |
| 결합 Belt (Multi Wedge Belt) |
고무
|
3V
5V 8V |
-
- - |
67
180 315 |
40
40 40 |
25~140inch
50~355inch 100~600inch |
| 고무 RIBSTAR Belt |
고무
|
J
K L M |
Pitch(㎜)2.34
Pitch(㎜)3.56 Pitch(㎜)4.70 Pitch(㎜)9.40 |
31.5(25)
56(50) 90(80) 200(180) |
40(50)
40(50) 40(50) 40(50) |
18.0~73.0inch
24.0~118.0inch 34.5~115.0inch 90.0~361.0inch |
|
고무
|
J
|
Pitch(㎜)2.34
|
|
30(35)
|
8.0~43.0inch
|
|
| FLEXSTAR Belt |
고무
|
FL
FM FH |
벨트두께(㎜)1.5
벨트두께(㎜)2.5 벨트두께(㎜)3.5 |
16
40 80 |
40(60)
40(60) 40(60) |
200~2000㎜
500~4000㎜ 800~4000㎜ |
| POLYMAX Belt |
우레탄
|
3M
5M 7M 11M |
3.0 X 2.0 X 60
5.0 X 3.0 X 60 7.0 X 5.0 X 60 11.0 X 7.0 X 60 |
17
26 42 67 |
40
40 40 40 |
180~750㎜
280~1850㎜ 500~2300㎜ 710~2300㎜ |
| 우레탄 V Belt |
우레탄
|
MB
M |
6.0 X 4.0 X 40
10.0 X 5.5 X 40 |
16
35 |
10
15 |
250~760 ㎜
- |
| Star Rope/ Super Star Rope |
우레탄
|
2
3 4 5 6 7 8 9 10 12 15 |
경 ￠㎜2
3 -4 5 6 7 8 9 10 12 15 |
15/20 Super
20/30 30/40 40/50 50/60 60/70 70/80 85/90 95/100 120/120 150/150 |
10이하
10이하 10이하 10이하 10이하 10이하 10이하 10이하 10이하 10이하 10이하 |
200m
200m 200 200 100 100 100 100 100 50 50 |
| Prene V |
우레탄
|
M
A B |
10.0 X 5.5 X 40
12.5 X 9.0 X 40 16.5 X 11.0 X 40 |
40
85 100 |
10이하
10이하 10이하 |
100m
50 50 |
| Prene 육각 |
우레탄
|
AA
BB |
12.5 X 10.0 X 40
16.5 X 13.0 X 40 |
100
130 |
10이하
10이하 |
50
50 |
| 주의.()안의 수치는 한정설계이므로 가능한 한 피해 주십시요 최대 전달 마력은 폴리경, 속도 조건에 따라 다릅니다.(벨트 선정시에 표본으로 삼아 주십시요) |
|
